不锈钢减压阀
产品型号：R55
产品品牌：DYTRAN
备注： 不锈钢减压器，采用活塞式减压结构，输出压力稳定，主要用于高输入压力要求，最大压力达6000 psig，适用于液体，纯净气体、标准气体、腐蚀性气体等。
|
R55不锈钢减压阀
|
|
R55系列不锈钢减压阀，采用活塞式减压结构，输出压力稳定，主要用于高输入压力要求，最大压力达6000 psig，适用于纯净气体、标准气体、腐蚀性气体等。
|
|
■ 设计特点
|
|
● 活塞式减压结构 ● 母体螺纹：1/4" NPT，1/2NPT（F） ● 内设过滤网 ● 可采用面板式或墙式安装
|
|
■ 适用范围
|
|
● 实验室 ● 气体分析测试 ● 流程控制 ● 气体汇流排 ● 测试设备
|
|
■ 特性参数
|
● 最大输入压力： 3000，6000psig ● 输出压力：0~250,0~500,0~1500,0~3000psig
● 安全测试压力：1.5倍的最大进气压力 ● 适用温度：-10℉~+165℉(-23℃~+74℃)
● 泄漏率：泡沫测试 ● CV值：0.06 ● 重量：0.9kg
|
|
■ 材质
|
|
系列
|
R55L
|
|
母体
|
SS316L
|
|
上盖
|
300 Series stainless steel
|
|
垫片
|
PCTFE
|
|
阀杆
|
SS316L
|
|
膜片
|
SS316L
|
|
|

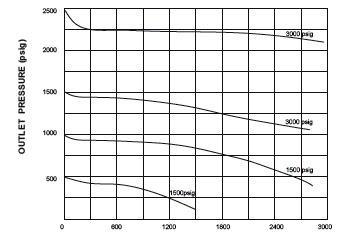

■ 流量曲线图
|
|
|

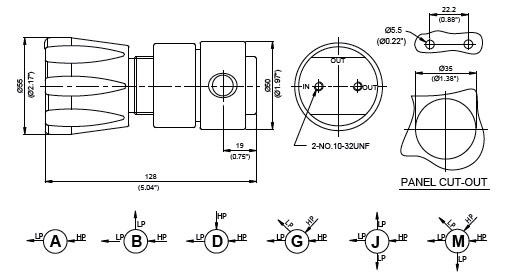

■ 安装尺寸图
|
|
|
■ 订购指南
|
|
EX:R55
|
L
|
B
|
B
|
D
|
G
|
0 0
|
0 0
|
P
|
|
系列号
|
母体材质
|
母体孔位
|
输入压力
|
输出压力
|
压力表
|
进气形式
|
出气形式
|
选项
|
|
R55
|
L：SS316L
|
A
|
B:6000psig
|
D:0-3000psig
|
G:附压力表
|
00：1/4 NPT（F）
|
00：1/4 NPT（F）
|
P:面板
式安装
|
|
|
B：Brass
|
B
|
D:3000psig
|
E:0-1500psig
|
（MPa）
|
01：1/4 NPT（M）
|
01：1/4 NPT（M）
|
R：安全阀
|
|
|
S：SS304
|
D
|
|
F:0-500psig
|
P:附压力表
|
10：1/8〃卡套接头
|
10：1/8〃卡套接头
|
|
|
|
|
G
|
|
G:0-250psig
|
(psig/bar)
|
11：1/4〃卡套接头
|
11：1/4〃卡套接头
|
|
|
|
|
J
|
|
|
W:无压力表
|
12：3/8〃卡套接头
|
12：3/8〃卡套接头
|
|
|
|
|
M
|
|
|
|
15：6mm 卡套接头
|
15：6mm 卡套接头
|
|
|
|
|
|
|
|
|
16：8mm 卡套接头
|
16：8mm 卡套接头
|
|
|
|
|
|
|
|
|
其它形式接头可供选择
|
其它形式接头可供选择
|
|
|
