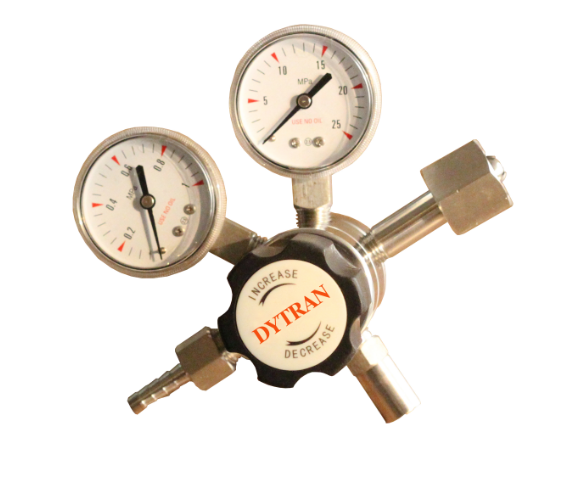

标气瓶减压阀
产品型号：R21
产品品牌：DYTRAN
标准价格（个）：1180
备注： 不锈钢减压器，单级式膜片减压结构，不锈钢膜片压力传输，输出压力稳定，主要应用于大流量气液两用减压器，适用于液体，纯净气体、标准气体、腐蚀性气体等。
|
>> R21不锈钢减压器
|
|
R21系列不锈钢减压器，单级式膜片减压结构，不锈钢膜片压力传输，输出压力稳定，适用于纯净气体、标准气体、腐蚀性气体等。
|
|
■ 设计特点
|
● 单级式减压结构 ● 母体与膜片采用硬密封形式 ● 母体螺纹：1/4" NPT(F)
● 内部结构易吹扫 ● 内设过滤网 ● 可采用面板或墙式安装
|
|
■ 适用范围
|
|
● 实验室 ● 气相色谱仪 ● 气体激光器 ● 气体汇流排 ● 石油化学工业 ● 测试设备
|
|
■ 特性参数
|
● 最大输入压力： 500，3000psig ● 输出压力：0~25,0~50,0~100,0~250,0~500psig
● 安全测试压力：1.5倍的最大进气压力 ● 适用温度：-40℉~+165℉(-40℃~+74℃) ● 泄漏率：2x10-8 atm cc/sec He
● CV值：0.08 ● 重量： 0.9kg
|
|
■ 材质
|
|
系列
|
R21L
|
R21B
|
R21S
|
|
母体
|
SS316L
|
Brass nickel plated
|
SS304
|
|
上盖
|
300 Series stainless steel
|
Brass nickel plated
|
300 Series stainless steel
|
|
垫片
|
PCTFE
|
PCTFE
|
PCTFE
|
|
阀杆
|
SS316L
|
SS316L
|
SS316L
|
|
膜片
|
SS316L
|
SS316L
|
SS316L
|
|
|

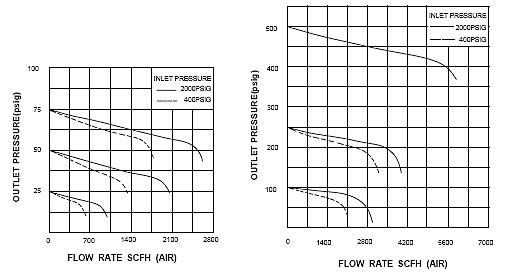

■ 流量曲线图
|
|
|
■ 安装尺寸图
|
|
|
■ 订购指南
|
|
L
|
B
|
D
|
F
|
G
|
0 0
|
0 0
|
P
|
|
母体材质
|
母体孔位
|
输入压力
|
输出压力
|
压力表
|
进气形式
|
出气形式
|
选项
|
|
L：SS316L
|
A
|
D:3000psig
|
F: 0-500psig
|
G:附压力表
|
00：1/4 NPT（F）
|
00：1/4 NPT（F）
|
P:面板
式安装
|
|
B：Brass
|
B
|
F:500psig
|
G：0-250psig
|
（MPa）
|
01：1/4 NPT（M）
|
01：1/4 NPT（M）
|
R：安全阀
|
|
S：SS304
|
D
|
|
I： 0-100psig
|
P:附压力表
|
23：CGA330
|
10：1/8〃卡套接头
|
N：针阀
|
|
|
G
|
|
K：0-50psig
|
(psig/bar)
|
24：CGA350
|
11：1/4〃卡套接头
|
F：膜片阀
|
|
|
J
|
|
L：0-25psig
|
W:无压力表
|
27：CGA580
|
12：3/8〃卡套接头
|
B: 底部
安裝面板
|
|
|
M
|
|
Q：30〃Hg Vac-30psig
|
28：CGA660
|
15：6mm 卡套接头
|
|
|
|
|
|
S：30〃Hg Vac-60psig
|
30：CGA590
|
16：8mm 卡套接头
|
|
|
|
|
|
T：30〃Hg Vac-100psig
|
52：G5/8〃-RH（F）
|
74：M8×mm卡套接头
|
|
|
|
|
|
U：30〃Hg Vac-200psig
|
63：W21.8-14RH(F)
|
其它形式接头可供选择
|
|
|
|
|
|
|
64:W21.8-14LH(F)
|
|
|
|
|
|
|
|
其它形式接头可供选择
|
|
|
|
